フィルム巻取装置
－MSシリーズ－

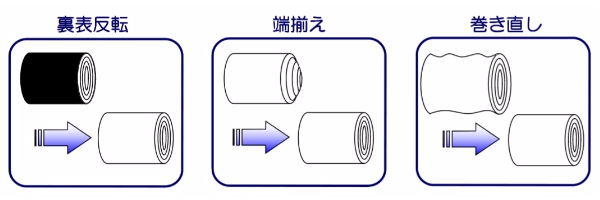

幅広フィルムの巻き直し・表裏巻き返し・幅揃えを自動で行います。

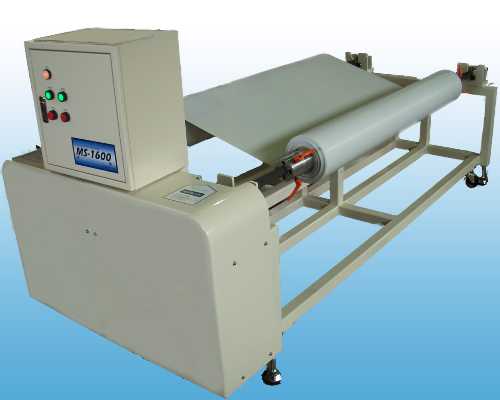

フィルム巻取装置[MSシリーズ]は幅広フィルムやメディアを巻き直す装置で、反転巻きやたわみ補正のための巻き直しを自動で行う装置です。スピードコントローラー機能で自動で巻き速度を調整し、長さ指定での停止や巻き終了時は自動で停止します。
| 製 品 | フィルム巻取装置[MSシリーズ] | |||
| 型 番 | MS-1800 | MS-1600 | MS-1300 | MS-600 |
| 有効フィルム幅 | 100mm～1800mm | 100mm～1600mm | 100mm～1300mm | 100mm～600mm |
| 装置寸法 | 2,800mm X 950mm | 2,400mm X 950mm | 1,800mm X 800mm | 1,200mm X 800mm |
| 送り出し方式 | 超音波センサーによる追従ブレーキ式 | |||
| 巻取り方式 | 超音波センサーによる自動可変式 | |||
| 巻取り速度 | 1.0～20.0m/min | 1.0～30.0m/min | ||
| 巻きフィルム径 | ～300mm | ～500mm | ～700mm | |
| 紙管径 | 1インチ・３インチ・６インチ（公差±0.2mm） | |||
| 送出し軸パスライン | 600mm | |||
| 巻きフィルム重さ | ～80kg | |||
| 動 力 | AC100V・単相1000W・15A（ブレーカー設置） | |||
| 装置重量 | 約220kg | 約200kg | 約150kg | 約120kg |
| 巻取りスピード調整 | 可能（自動・手動） | |||
| 張力調整 | 可能（手動） | |||
| 安全装置※ | 設置可能（非常停止ボタン増設、ワイヤースイッチ設置等） | |||
| ヤードメーター※ | 設置可能（自動） | |||
| 静電気除去装置※ | 設置可能 | |||
| 検査用バックライト※ | 設置可能 | |||
※オプション機能
フィルム巻取装置－MSシリーズ－
主な導入先企業
住友化学（株）、川崎重工業（株）、DIC（株）、ジェットグラフ（株）他
