フィルム抜取装置
－NSシリーズ－
紙管や樹脂管等のコアに巻かれたフィルムをコアから抜取ります。

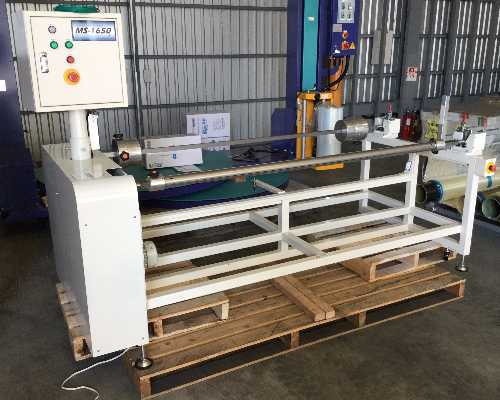

フィルム抜取装置[NSシリーズ]は紙管等（コア）に巻かれたフィルムをコアから外して、フィルムのみの状態にします。フィルムを紙管から一旦抜き取り装置の金属コアに巻き直し、金属コアからフィルムを抜き取って分離することができます。スピードコントローラー機能での巻き速度調整および、トルク調整で張力調整が可能です。
| 製 品 | フィルム抜取装置[NSシリーズ] | ||
| 型 番 | NS-1600 | NS-1300 | NS-600 |
| 有効フィルム幅 | 100mm～1600mm | 100mm～1300mm | 100mm～600mm |
| 装置寸法 | 2,400mm X 950mm | 1,800mm X 800mm | 1,200mm X 800mm |
| 送り出し方式 | 超音波センサーによる追従ブレーキ式 | ||
| 巻取り方式 | 超音波センサーによる自動可変式 | ||
| 巻取り速度 | 1.0～30.0m/min | ||
| 巻きフィルム径 | ～300mm | ||
| 紙管径 | 1インチ・３インチ・６インチ（公差±0.2mm） | ||
| 送出し軸パスライン | 600mm | ||
| 巻きフィルム重さ | ～80kg | ||
| 動 力 | AC100V・単相1000W・15A（ブレーカー設置） | ||
| 装置重量 | 約200kg | 約150kg | 約120kg |
| 巻取りスピード調整 | 可能（自動・手動） | ||
| 張力調整 | 可能（手動） | ||
| 安全装置※ | 設置可能（非常停止ボタン増設、ワイヤースイッチ設置等） | ||
| 静電気除去装置※ | 設置可能 | ||
※オプション機能
フィルム抜取装置－NSシリーズ－
主な導入先企業
渡部物産（株）、三和産業（株）他
